АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

(АСУНО) РАССВЕТ™

Эффективная, функциональная, надежная, удобная, умная, современная - такие сравнения используют специалисты использующие АСУНО РАССВЕТ™.

База технологий РАССВЕТ™

Построена на новейшей платформе промышленной автоматизации
Отечественная разработка на Российских контроллерах
Применены облачные технологии IIoT
Защита данных на всех уровнях системы
Аналитика, агрегация данных с представлением в геосистеме
Масштабируемость на программном, микропрограммном и аппаратном уровнях
Поддержка базовых коммуникационных промышленных стандартов
Соответствие стандартам промышленной автоматизации

Сейчас наши усилия сконцентрированы над использованием искусственного интеллекта для анализа данных АСУНО

Всё программное и аппаратное обеспечение представленных систем разработаны и производятся в РОССИИ

Блок АСУНО

Программируемые логические контроллеры с масштабируемыми ресурсами ввода-вывода, коммуникационными модулями, 3G GSM GPS/GLONASS модемом, Ethernet, системой диммирования*, микропрограммным обеспечением и источником питания с резервированием.

Сервер РАССВЕТ™ АНАЛИТИКА

Серверное программное рассчитано на работу с большим объемом данных. Обеспечивает обмен данными с АСУНО и клиентскими АРМ (автоматизированными рабочими местами), накопление и хранение данных.

АРМ РАССВЕТ™ АНАЛИТИКА

Визуализация процесса, агрегация данных, аналитика данных, управление, построение отчетов, управление графиками включения. WEB клиент.

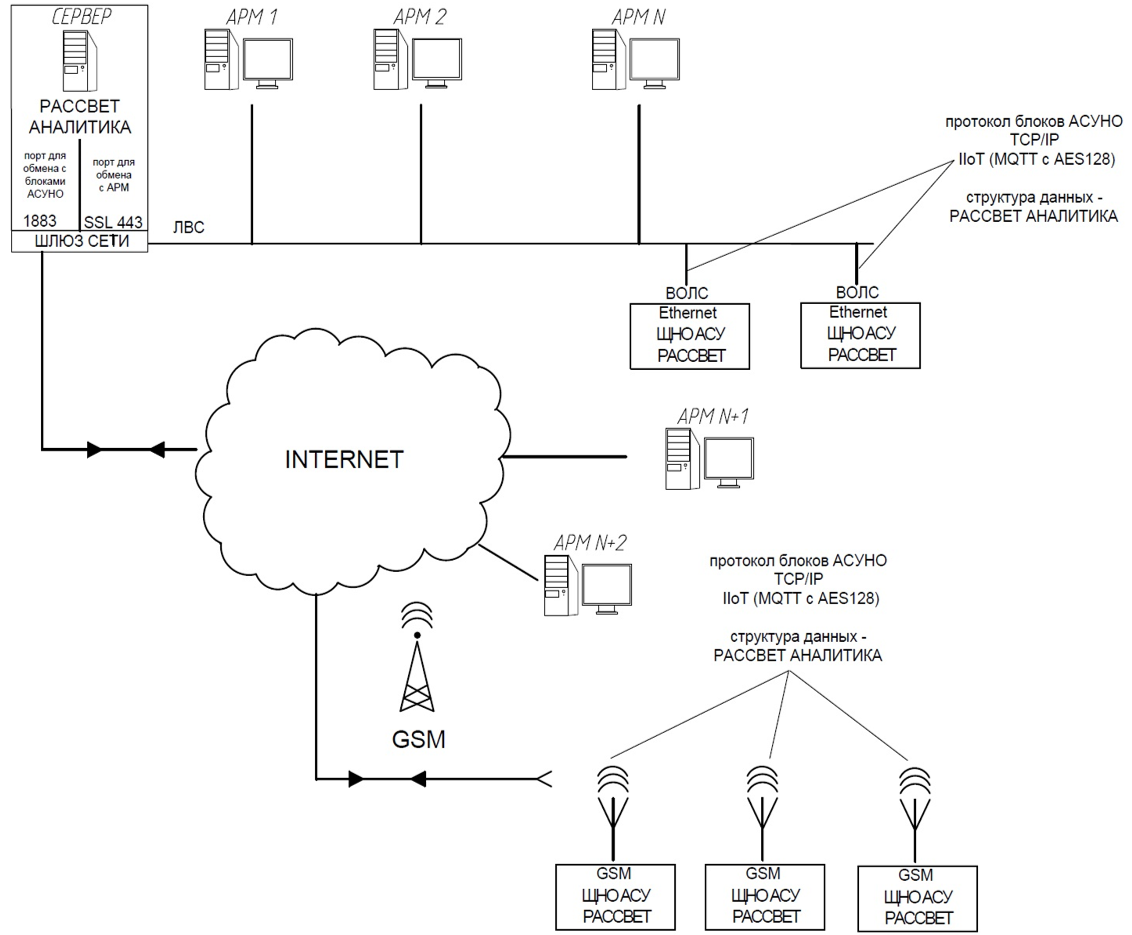

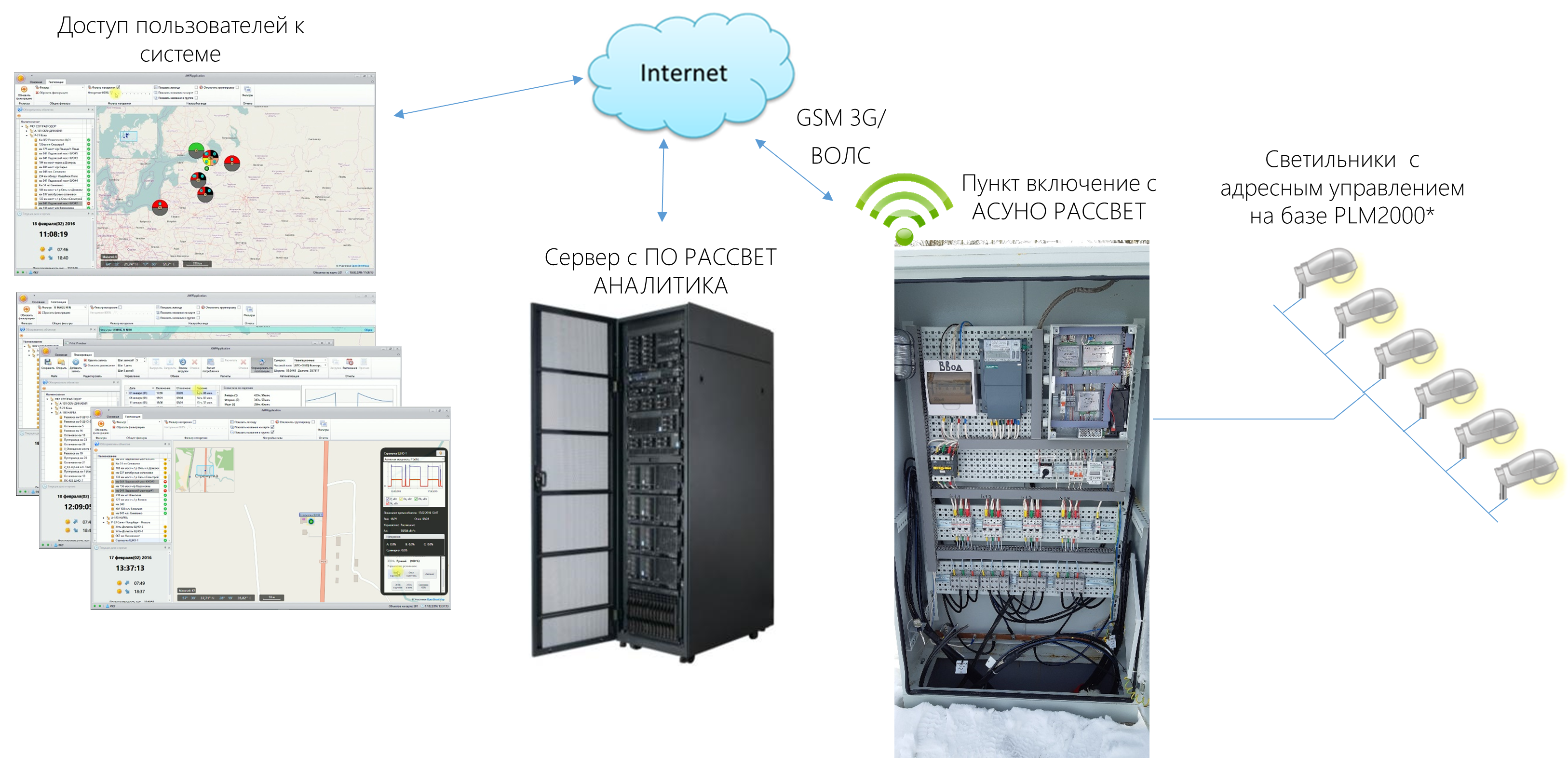

Упрощенная архитектура АСУНО «РАССВЕТ»™

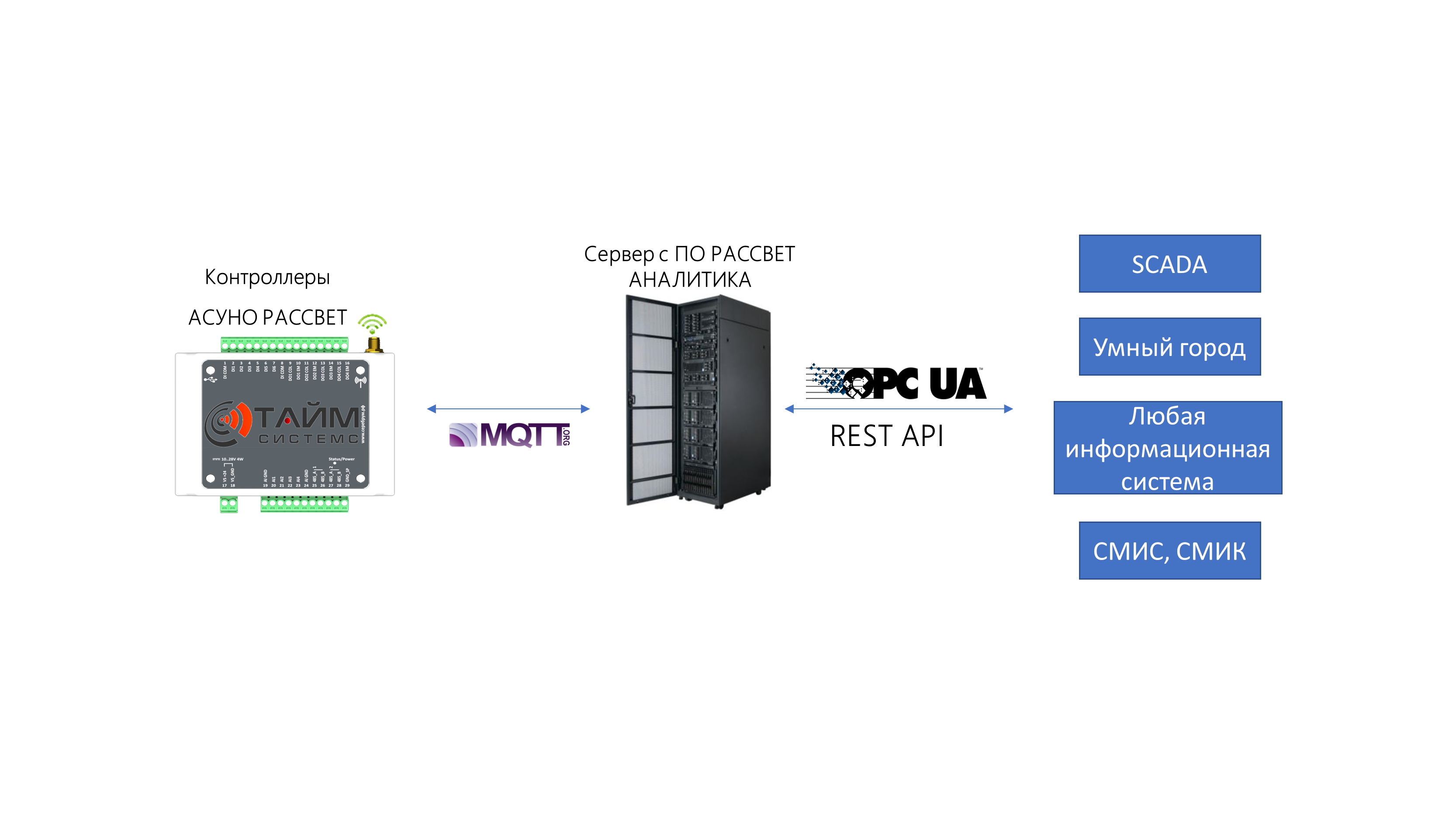

Интеграция АСУНО РАССВЕТ™ в систему умный город

РАССВЕТ АНАЛИТИКА™

Специализированное программное обеспечение, построенное на основе клиент-серверной архитектуры. Серверная часть поддерживает ОС Windows server. Программное обеспечение предназначено для организации защищенного обмена данными с контроллерами РАССВЕТ™, предоставления данных пользователям через приложение и WEB интерфейс. РАССВЕТ™ Аналитика отличается от подобных систем специальными аналитическими сервисами, позволяющими непрерывно вычислять объекты, которые требуют внимания.

Основные действия, в программе, пользователь выполняет на карте - поиск объектов, соответствующих интерактивным фильтрам, анализ графиков выбранного объекта, управление освещением.

Программа построена таким образом, что работа с 1000 АСУНО требует внимания как работа с 10 АСУНО. Это достигнуто с помощью агрегации данных на карте и с помощью интерактивных фильтров. При изменении масштаба карты, накладывающиеся обозначения объектов агрегируются не теряя целостности информации. Интерактивные фильтры позволяют настроить критерии, по которым отбираются объекты требующие внимание пользователя.

Разграничение прав и уровней доступа пользователей позволяет использовать один сервер разными организациями.

В РАССВЕТ™ АНАЛИТИКА реализованы все важные функции:

Дистанционное управление и настройка параметров контроллеров.
Формирование, загрузка и выгрузка графиков горения.
Расчет годового потребления освещения для заданного графика.
Управление пользователями.
Просмотр архивных данных, трендов.
Журнал аварий.
Журнал действий пользователей.
Вычисление объектов с нарушениями за заданные сутки.
Групповое управление режимами.

Алгоритм контроллеров АСУНО поддерживает управление системами диммирования и адресного контроля светильников.

Решаемые задачи

Точное и эффективное управление освещением в зависимости от географического месторасположения системы.
Контроль состояния электрической сети, питающей систему освещения.
Контроль работоспособности системы освещения.
Контроль действий подрядных организаций, обслуживающих сети освещения.
Накопление данных о работе системы для разбора спорных ситуаций.
Сбор данных с приборов учета, контроль их работоспособности.

Клиентская часть для ОС Windows РАССВЕТ™ АНАЛИТИКА

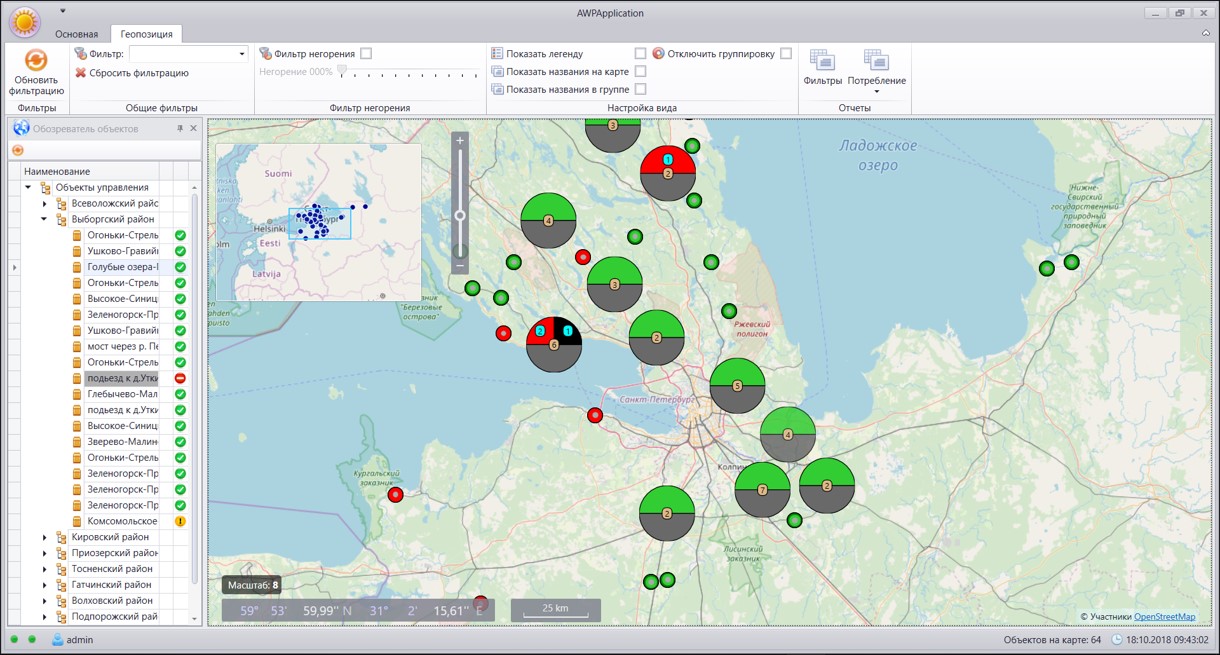

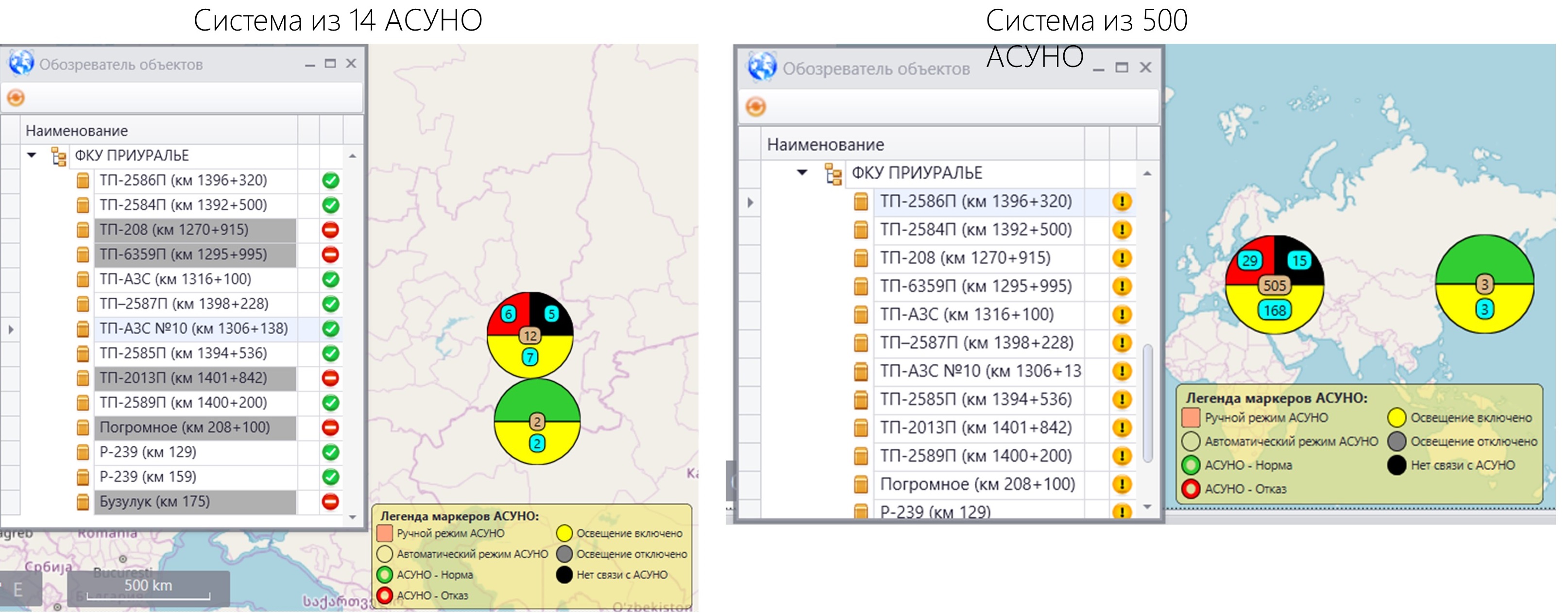

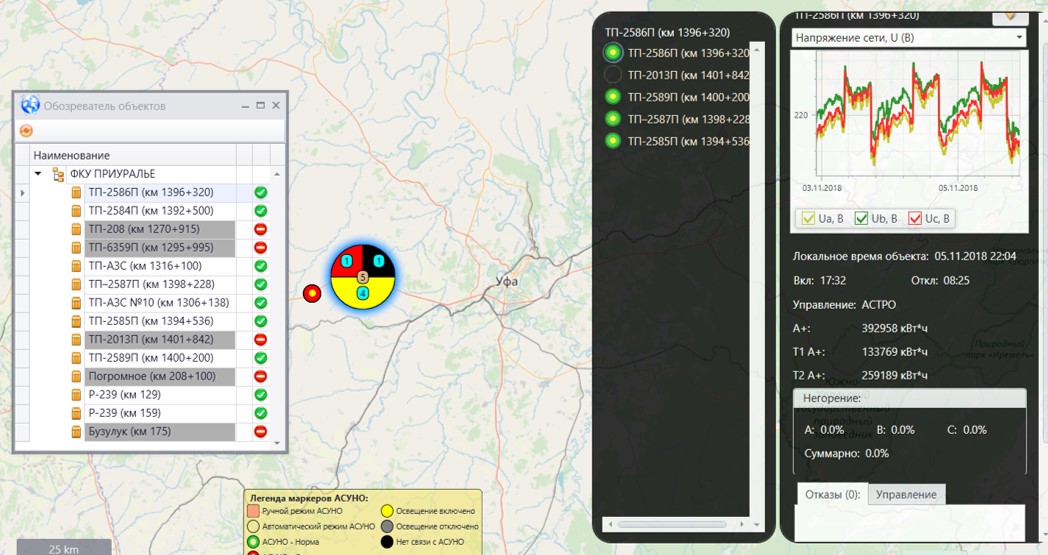

Агрегация данных на ГИС – при изменении масштаба карты, при наложении АСУНО друг на друга, они группируются. Агрегация позволяет обрабатывать данные от большого количества АСУНО так же просто, как работать с одной АСУНО:

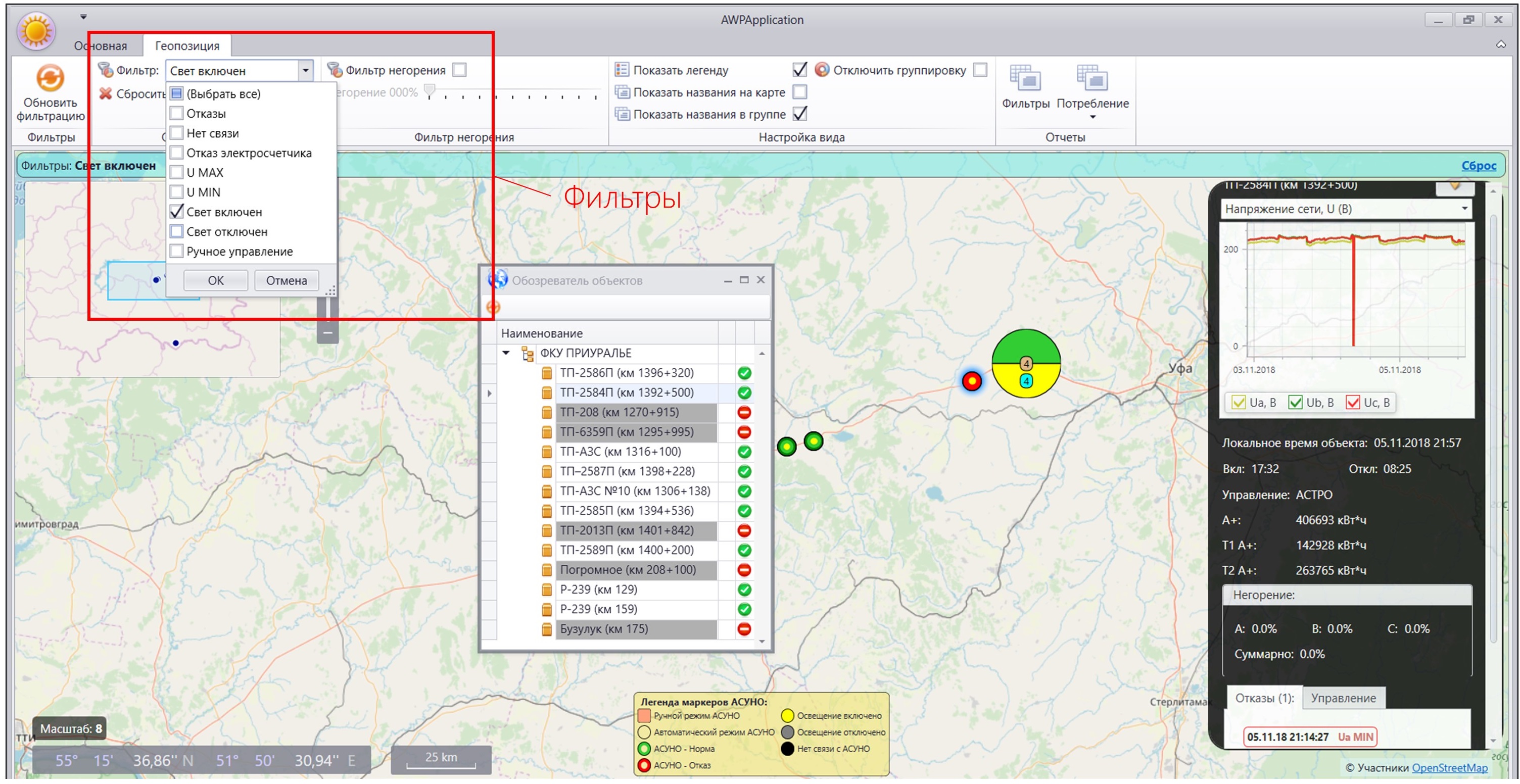

Интерактивные фильтры – быстрый анализ по заданным критериям. Действия фильтров позволяют выделить на ГИС группу объектов, соответствующую критериям. На пример, выделить объекты у которых негорение выше 5% или отсутствует электропитание... Полученные данные легко экспортировать в текстовый редактор или электронную таблицу, документ для отправки по e-mail:

Работа с агрегированной группой объектов так же проста, как и работа с одним объектом. Если щелкнуть мышкой по агрегированной группе, откроется окно, где перечислены объекты и отображены их состояния:

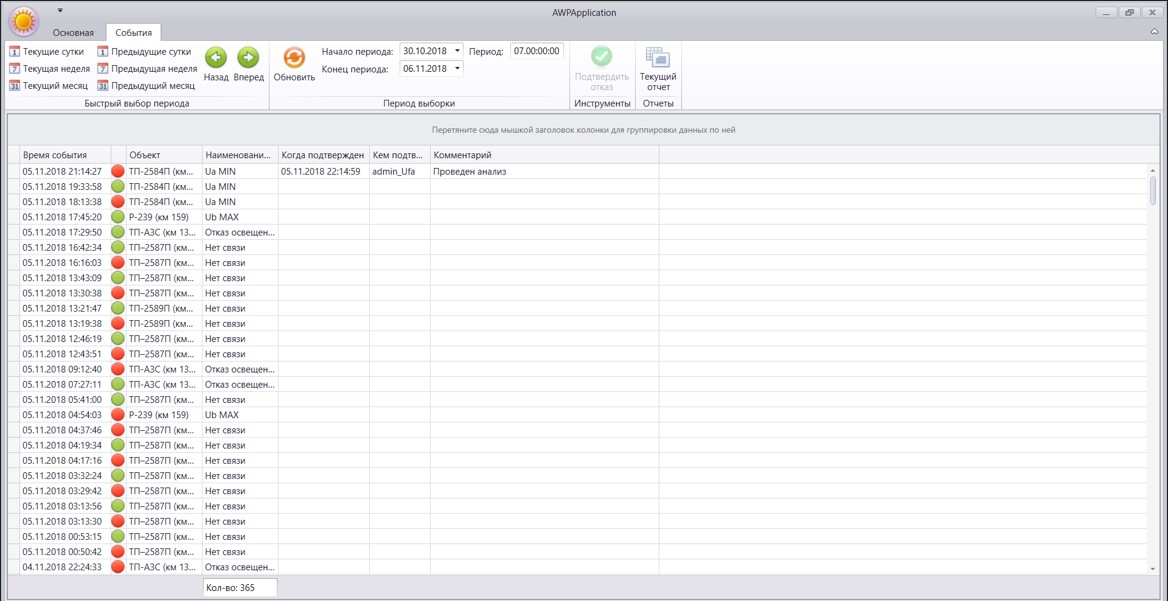

Архив событий – накопленная история отказов. Архив показывает события за выбранный период времени. Красный цвет означает, что отказ активен. Отказы могут подтверждаться и комментироваться пользователями. Доступна фильтрация по событию, объекту, статусу, времени. Полученные данные легко экспортировать в текстовый редактор или электронную таблицу, документ для отправке по e-mail.

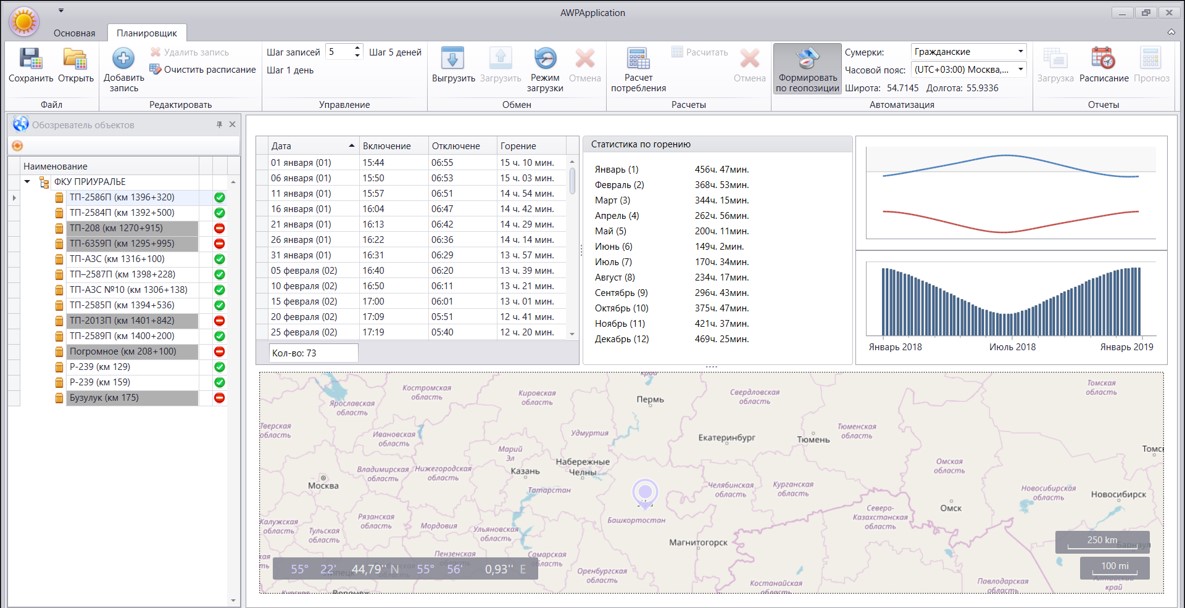

Формирование графика управления освещением по геопозиции. Автоматическое формирование графика и его редактирование, статистика по горению и потреблению электроэнергии. Любое количество графиков, поддержка разных часовых поясов. Поддержка загрузки и выгрузки графиков:

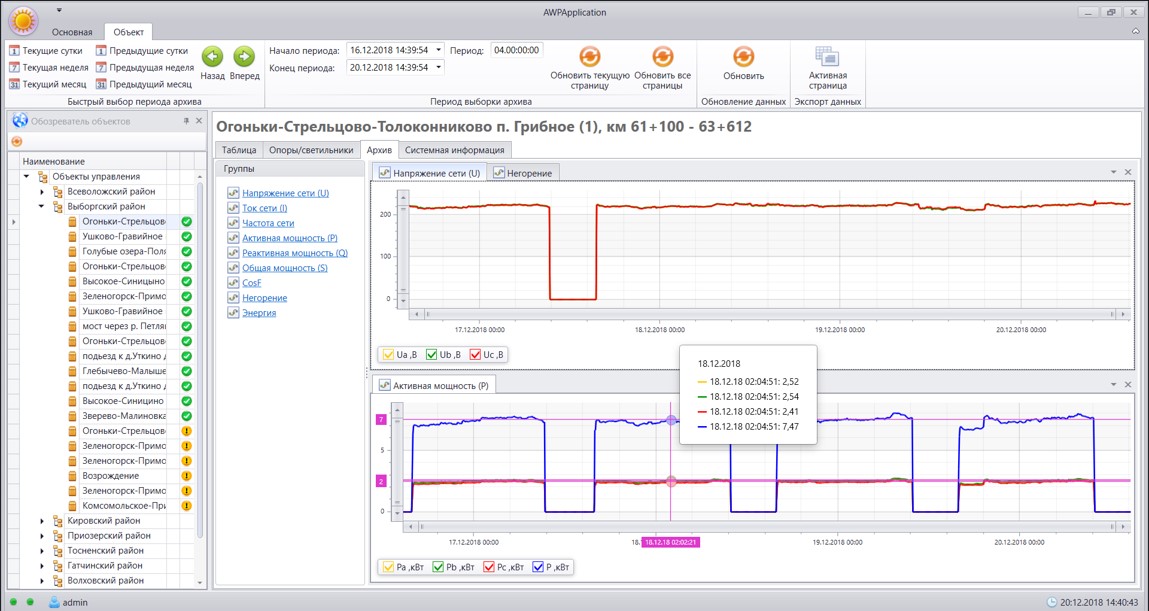

Детальный анализ каждой системы:

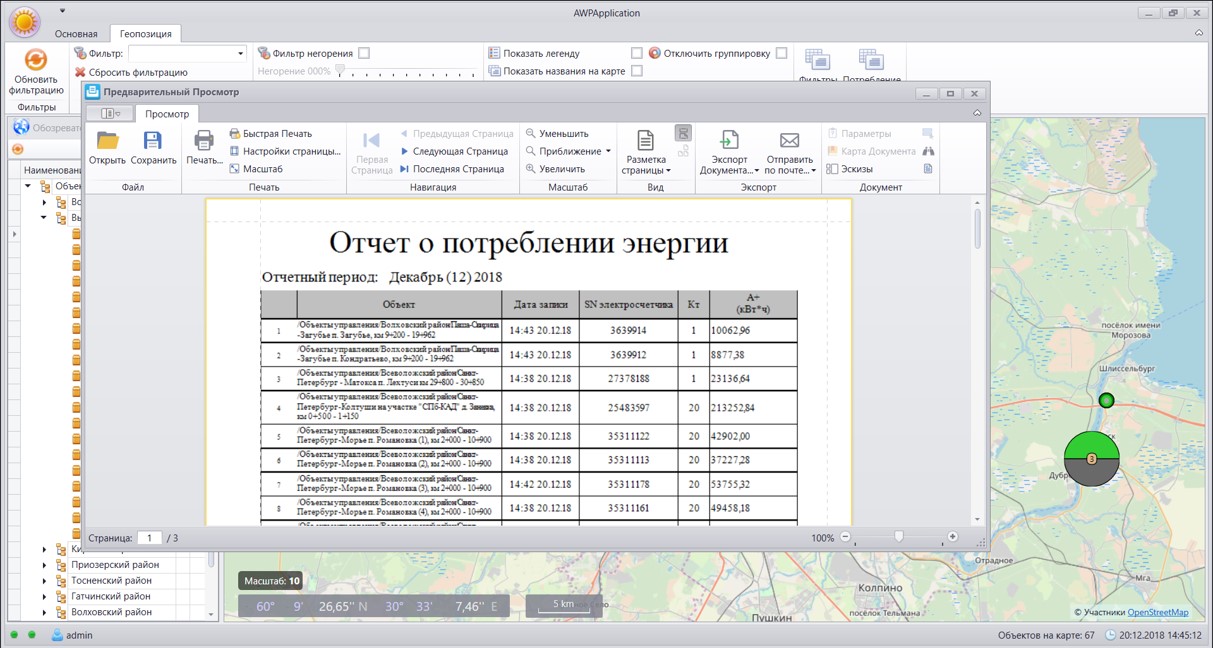

Формирование отчетов о потребленной электроэнергии за заданный период:

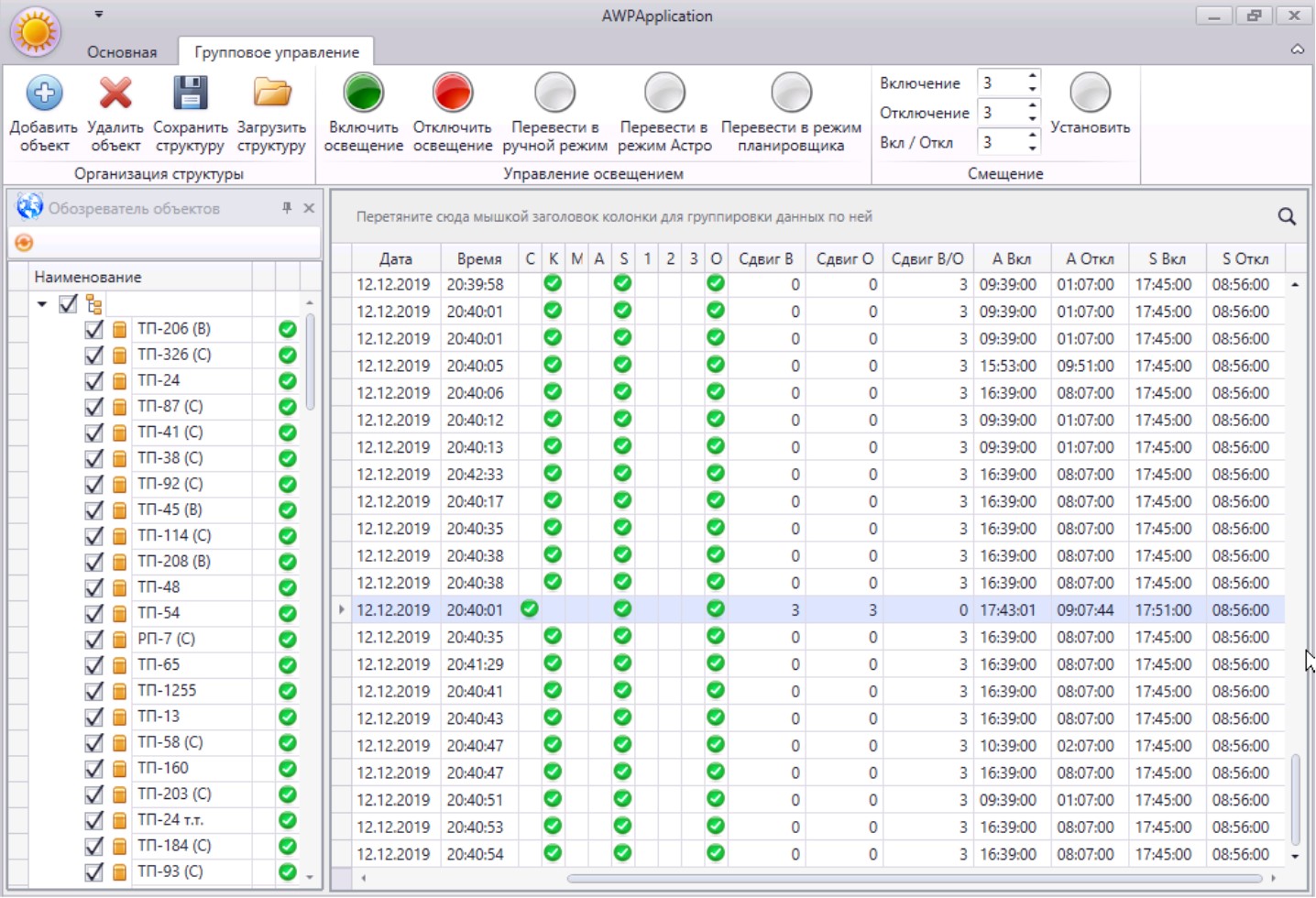

Групповые команды:

Сохранение и загрузка выбранной группы объектов как независимой структуры управления.
Смена режима работы.
Включение/отключение освещения.
Установка сдвига включения/отключения.
Мониторинг действующих значений параметров: текущие дата/время, действующий режим, текущие значения сдвига, планируемое время включения/отключения освещения.

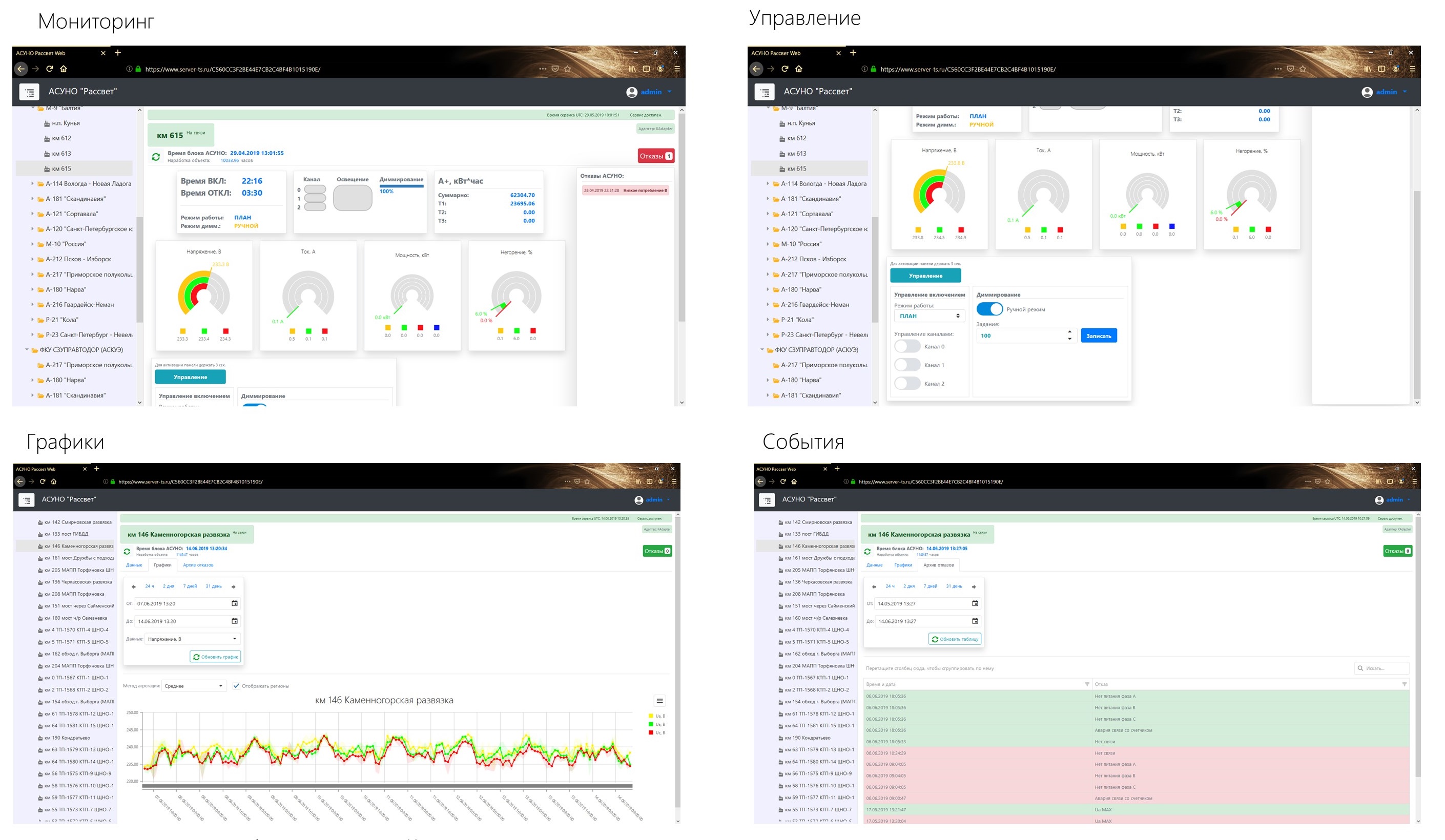

WEB клиент

Предназначен для оперативного управления. Работает на компьютере и мобильных устройствах. Предназначен для оперативного контроля:

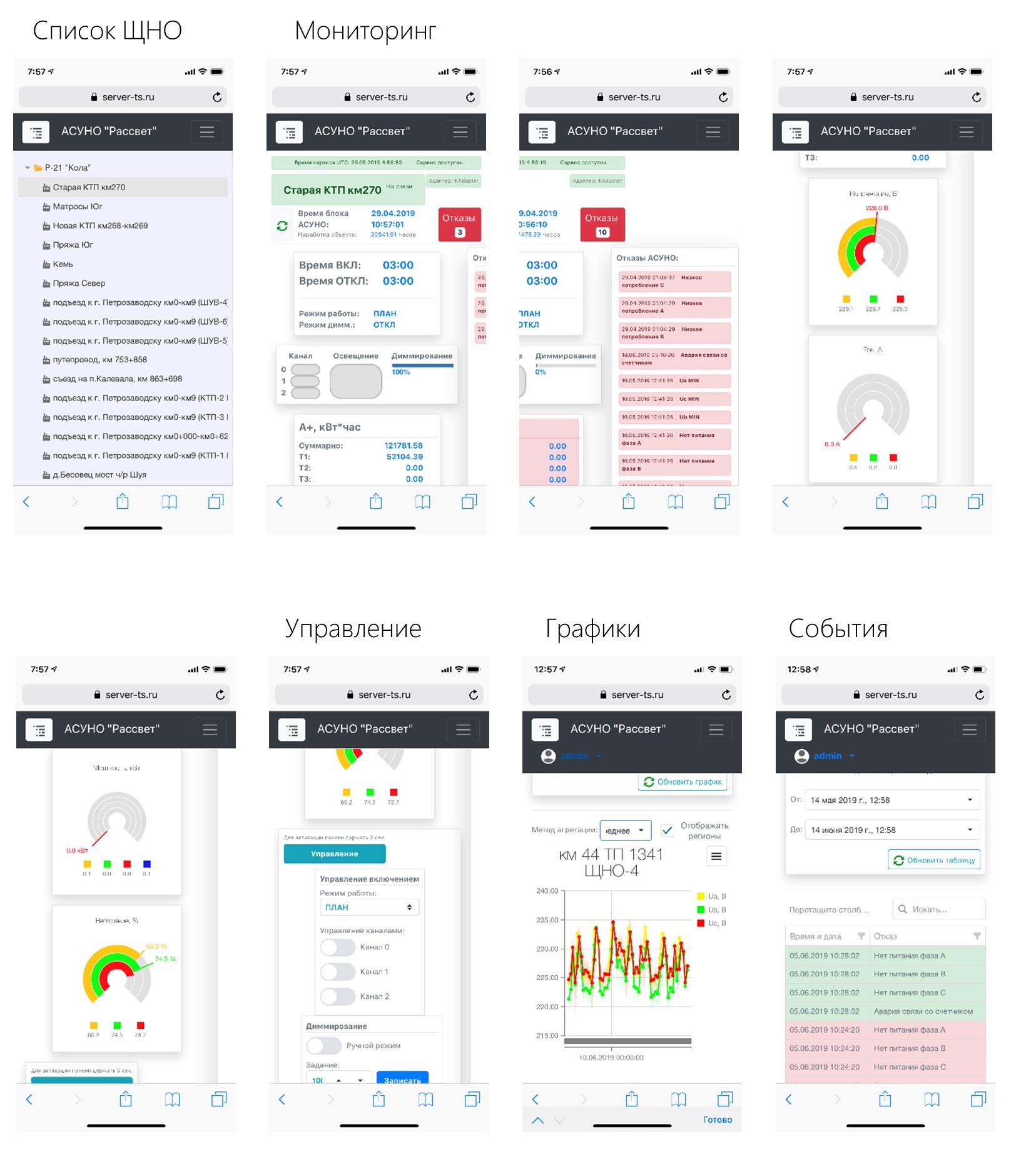

Мобильный WEB клиент

Стоимость АСУНО РАССВЕТ рассчитывается индивидуально исходя из технических условий проекта. Для расчета стоимости свяжитесь с менеджером через форму обратной связи, либо по адресу электронной почты: time-systems@bk.ru
